Centrale de balcon : Montage et installation
Les centrales de balcon se distinguent surtout par leur caractère compact et leur facilité d'installation. Mais comment exactement sont installés les modules PV et l'onduleur ? Où peut-on monter les centrales de balcon ?
Structure d'une centrale de balcon
Une centrale de balcon typique se compose de peu de composants :

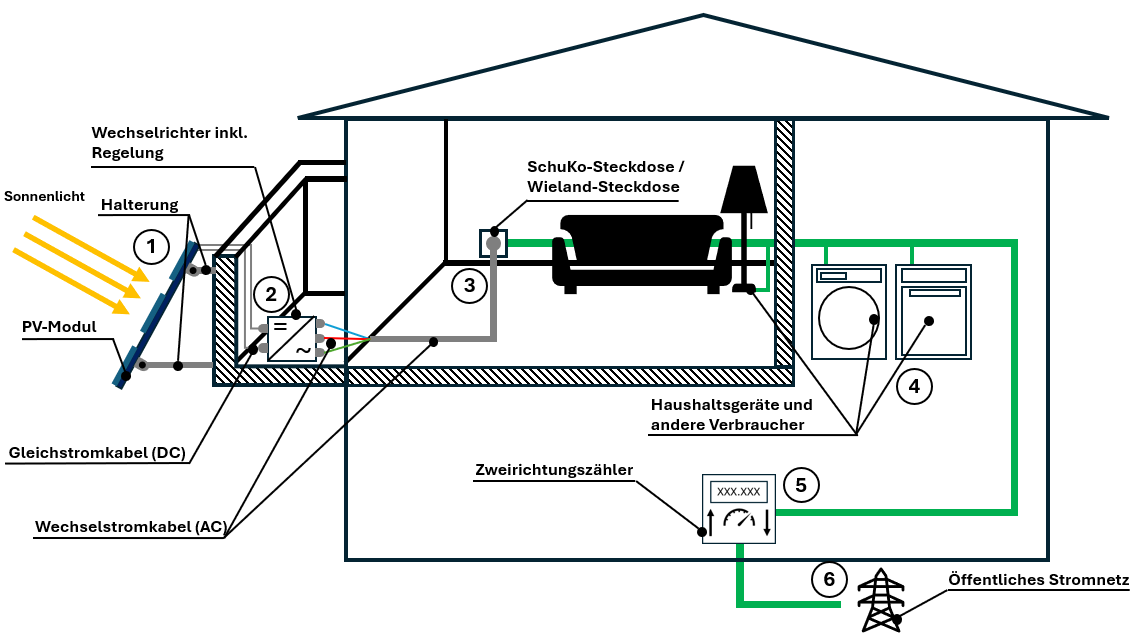

Structure schématique : du module solaire à la prise
Les composants en détail
| N° | Composant | Fonction |
|---|---|---|
| 1 | Modules PV | Produisent du courant continu à partir de la lumière du soleil |
| 2 | Onduleur | Convertit le courant continu en courant alternatif 230 V |
| 3 | Prise | Raccordement Schuko ou Wieland |
| 4 | Appareils ménagers | Utilisent directement le courant produit |
| 5 | Compteur bidirectionnel | Enregistre l'injection et le soutirage |
| 6 | Réseau public | Absorbe le courant excédentaire |
Le flux de courant
- Les rayons du soleil frappent les modules PV
- Le courant continu (DC) va vers l'onduleur
- Le courant alternatif (AC) est injecté dans le réseau domestique
- Les consommateurs utilisent d'abord le courant solaire
- L'excédent va vers le réseau public
Aperçu des emplacements de montage
Les centrales de balcon peuvent être montées à différents endroits – pas seulement sur le balcon :

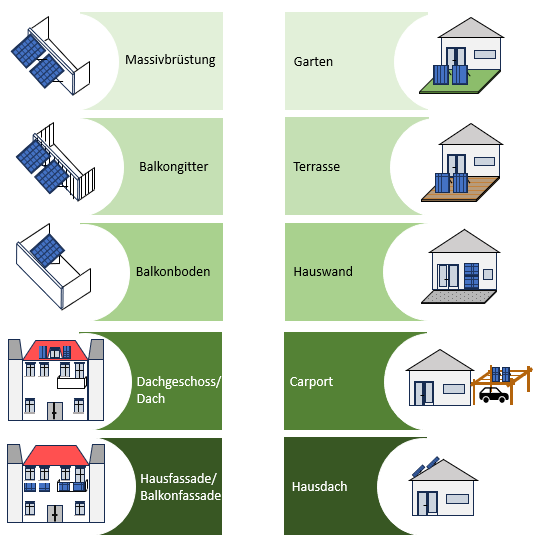

Tous les emplacements de montage pour centrales de balcon en un coup d'œil
1. Montage sur le balcon
La variante classique pour les citadins :
| Emplacement de montage | Angle d'inclinaison | Particularités |
|---|---|---|
| Garde-corps | 30°–90° | Souvent avec support |
| Balustrade massive | 30°–90° | Fixation stable possible |
| Sol du balcon | 7°–35° | Si suffisamment d'espace |
Avantages du montage sur balcon :
- Pas de travaux sur le toit nécessaires
- Câblage simple vers la prise
- Les modules peuvent être emportés lors d'un déménagement
Inconvénients :
- Souvent pas d'orientation sud optimale
- Ombrage possible par les bâtiments
- Vérifier la statique du garde-corps
2. Montage en façade
Les modules sont fixés au mur avec des supports spéciaux :
| Aspect | Détails |
|---|---|
| Angle d'inclinaison | Généralement 90° (vertical) |
| Rendement | Inférieur au toit, mais stable toute l'année |
| Avantage | Auto-nettoyant par la pluie |
3. Montage sur terrasse/jardin
Une bonne alternative si l'on dispose de suffisamment d'espace :
| Aspect | Détails |
|---|---|
| Installation | Supports autoportants |
| Angle d'inclinaison | Réglable de manière optimale (30°–35°) |
| Avantage | Orientation flexible possible |
| Inconvénient | Plus d'espace nécessaire |
4. Montage sur le toit
Techniquement comme une installation solaire normale, mais en format mini :
| Aspect | Détails |
|---|---|
| Adapté pour | Appartements mansardés, carports, abris de jardin |
| Angle d'inclinaison | 7°–50° selon la pente du toit |
| Installation | Professionnel souvent recommandé |
L'onduleur
L'onduleur est le « cerveau » de la centrale de balcon :
Tâches principales
- DC vers AC : convertit le courant continu en courant alternatif domestique (230 V/50 Hz)
- MPPT : Maximum-Power-Point-Tracking pour une puissance optimale
- Régulation : surveille et contrôle l'installation
- Sécurité : se déconnecte en cas de panne de réseau (protection NA)
Options de montage
| Variante | Description |
|---|---|
| Onduleur externe | Boîtier séparé, monté derrière les modules |
| Micro-onduleur | Directement intégré au module |
Batterie de stockage : utile ou non ?
Une batterie de stockage peut stocker temporairement le courant produit :
Avantages avec stockage
- Courant utilisable aussi le soir/la nuit
- Autoconsommation plus élevée
- Lisser les pics de puissance
Inconvénients
- Coûts d'acquisition plus élevés
- Effort de montage supplémentaire
- Économiquement souvent pas rentable pour les centrales de balcon
Remarque : Pour la plupart des utilisateurs de centrales de balcon, une batterie de stockage n'est pas économiquement rentable. Le temps d'amortissement s'allonge considérablement.
Quand ai-je besoin d'un professionnel ?
| Situation | Auto-montage possible ? |
|---|---|
| Prise Schuko, max. 800 W | ✅ Oui |
| Prise Wieland | ❌ Professionnel requis |
| Câblage direct | ❌ Professionnel requis |
| Montage sur toit (toit en pente) | ⚠️ Recommandé |
| Installation compteur bidirectionnel | ❌ Opérateur réseau/professionnel |
Réglementation légale
Le cadre légal prévoit que les appareils solaires à brancher avec prise Schuko jusqu'à 800 W peuvent en principe être installés par des non-professionnels.
Checklist pour le montage
Avant l'installation :
- [ ] Vérifier l'ombrage de l'emplacement
- [ ] S'assurer de la statique de la fixation
- [ ] Planifier l'orientation (idéalement le sud)
- [ ] Vérifier la longueur de câble jusqu'à la prise
- [ ] Compteur bidirectionnel présent ?
Lors de l'installation :
- [ ] Fixer solidement les modules
- [ ] Monter l'onduleur à l'abri des intempéries
- [ ] Poser les câbles proprement
- [ ] Brancher la prise et vérifier le fonctionnement
Après l'installation :
- [ ] Enregistrer l'installation au registre des données de marché
- [ ] Contrôler régulièrement le rendement
- [ ] Nettoyer les modules si nécessaire
Conclusion
L'essentiel: Le montage d'une centrale de balcon est possible dans la plupart des cas sans professionnel. Outre le balcon classique, les terrasses, façades et toits conviennent également comme emplacement de montage. L'important est une fixation sûre, la bonne orientation et un compteur bidirectionnel fonctionnel.
Prochaine étape : Prérequis techniques et légaux
