Cálculo de carga térmica: Cómo interpretar correctamente los resultados
Ha realizado su cálculo de carga térmica según DIN EN 12831 – pero ¿qué significan realmente todos esos números? Este artículo le explica todos los resultados en detalle: desde la visión general por habitación hasta la demanda anual de calor y las propuestas concretas de rehabilitación.
Nuestra calculadora de carga térmica no solo le proporciona la carga térmica según normativa, sino también información práctica adicional para la planificación de su sistema de calefacción.
Visión general de los resultados
Tras el cálculo, verá primero un resumen compacto de todos los indicadores importantes:

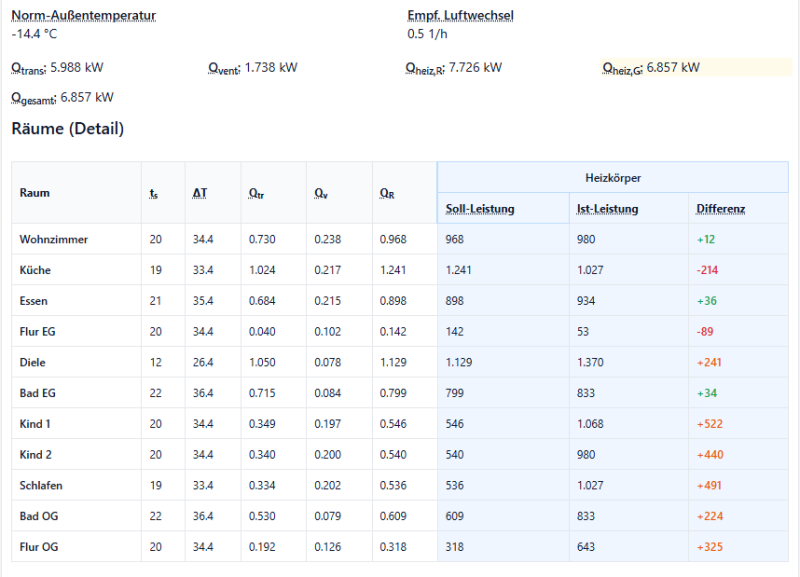

La visión general muestra todas las habitaciones con sus cargas térmicas y la comparación con los radiadores
Los indicadores más importantes de un vistazo
| Indicador | Símbolo | Significado |
|---|---|---|
| Temperatura exterior de diseño | θe | Día más frío esperado en la ubicación |
| Qtrans | Pérdida por transmisión | Calor que se escapa a través de los elementos constructivos |
| Qvent | Pérdida por ventilación | Calor perdido por el intercambio de aire |
| Qheiz,R | Carga térmica habitación (suma) | Para dimensionamiento de radiadores (100% ventilación) |
| Qheiz,G | Carga térmica edificio | Para dimensionamiento del generador de calor |
Carga térmica por habitación vs. carga térmica del edificio
Una diferencia importante que a menudo se malinterpreta:
| Tipo de carga térmica | Cálculo | Uso |
|---|---|---|
| Carga térmica habitación | Transmisión + 100% ventilación | Dimensionamiento de radiadores por habitación |
| Carga térmica edificio | Transmisión + 50% ventilación | Dimensionamiento del generador de calor |
¿Por qué la diferencia? Para la carga térmica del edificio solo se considera el 50% de las pérdidas por ventilación, porque en la práctica nunca se ventilan todas las habitaciones simultáneamente. Por tanto, la suma de las cargas térmicas por habitación es siempre mayor que la carga térmica del edificio.
Comprender la tabla de habitaciones
Para cada habitación se muestran los siguientes valores:
| Columna | Significado |
|---|---|
| ts | Temperatura interior objetivo (p. ej., 20°C para salas de estar) |
| ΔT | Diferencia de temperatura (interior menos exterior) |
| Qtr | Pérdida por transmisión de la habitación |
| QV | Pérdida por ventilación de la habitación |
| QR | Carga térmica total de la habitación |
| Potencia requerida | Potencia necesaria del radiador |
| Potencia instalada | Potencia del radiador instalado |
| Diferencia | Exceso/déficit en vatios |
La columna de diferencia muestra de un vistazo si sus radiadores están correctamente dimensionados:
- Valores verdes (+): El radiador proporciona más de lo necesario
- Valores rojos (-): El radiador está subdimensionado
Resultados detallados: Nivel de edificio
Para un análisis más profundo puede acceder a los resultados detallados:

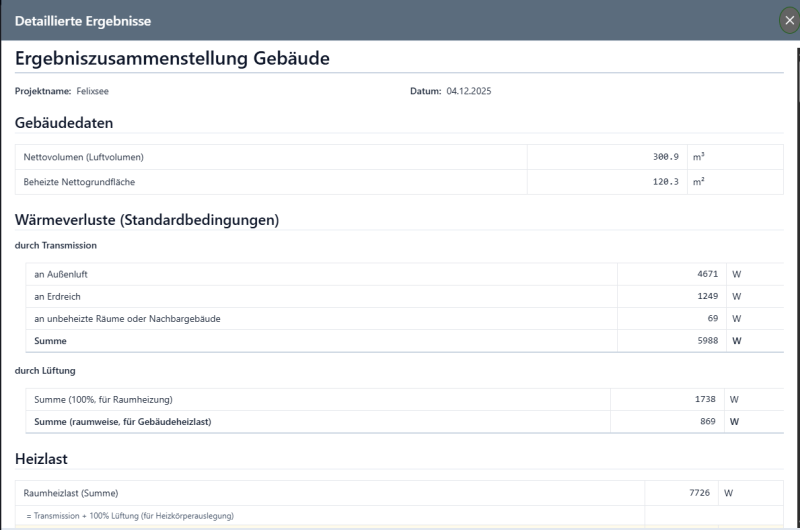

La visión general del edificio desglosa todas las pérdidas de calor por categorías
Datos del edificio
| Indicador | Significado |
|---|---|
| Volumen neto | Volumen de aire calefactado en m³ |
| Superficie neta calefactada | Superficie de todas las habitaciones calefactadas |
Pérdidas de calor por transmisión
Las pérdidas por transmisión se desglosan según destino:
| Vía de pérdida | Descripción | Proporción típica |
|---|---|---|
| Al aire exterior | A través de muros, ventanas, cubierta | 60–80% |
| Al terreno | A través de solera, muros de sótano | 15–25% |
| A espacios no calefactados | A sótano, desván, vecinos | 5–15% |
Pérdidas de calor por ventilación
| Valor | Significado |
|---|---|
| Suma (100%) | Para calefacción de habitación/dimensionamiento de radiadores |
| Suma (por habitación, 50%) | Para carga térmica edificio/generador de calor |
Resultados detallados: Nivel de habitación
Cada habitación puede analizarse individualmente – con todos los elementos constructivos y sus pérdidas de calor:

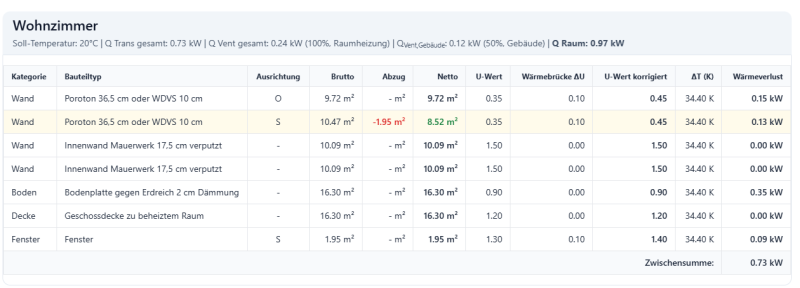

Desglose de pérdidas de calor por elemento constructivo en el salón
La tabla de elementos constructivos en detalle
Para cada elemento constructivo se muestran:
| Columna | Explicación |
|---|---|
| Categoría | Muro, suelo, techo, ventana, puerta |
| Tipo de elemento | Construcción concreta del catálogo |
| Orientación | Punto cardinal (N, E, S, O) o "-" para interior |
| Bruto | Superficie total del elemento |
| Deducción | Superficies a deducir (p. ej., ventanas en muro) |
| Neto | Superficie efectiva para el cálculo |
| Valor U | Coeficiente de transmisión térmica en W/(m²·K) |
| Puente térmico ΔU | Suplemento por puentes térmicos |
| Valor U corregido | Valor U + ΔU |
| ΔT (K) | Diferencia de temperatura |
| Pérdida de calor | Pérdida resultante en kW |
Interpretar los valores U
El valor U es el indicador más importante de la calidad de aislamiento de un elemento constructivo:
| Valor U | Valoración | Ejemplo |
|---|---|---|
| < 0,20 | Muy bueno | Muro de casa pasiva |
| 0,20–0,30 | Bueno | Obra nueva según GEG |
| 0,30–0,50 | Suficiente | Edificio antiguo rehabilitado |
| 0,50–1,00 | Regular | Edificio antiguo sin rehabilitar |
| > 1,00 | Malo | Muro exterior sin aislamiento |
Consejo: Los valores rojos en la tabla indican deducciones de superficie negativas – esto es correcto y significa que esa superficie se resta de la superficie bruta (p. ej., superficie de ventana del muro).
Evolución anual de la demanda de calor
Además de la carga térmica de diseño (para el día más frío), nuestra herramienta también calcula la demanda anual de calor – es decir, cuánta energía necesita realmente a lo largo del año:

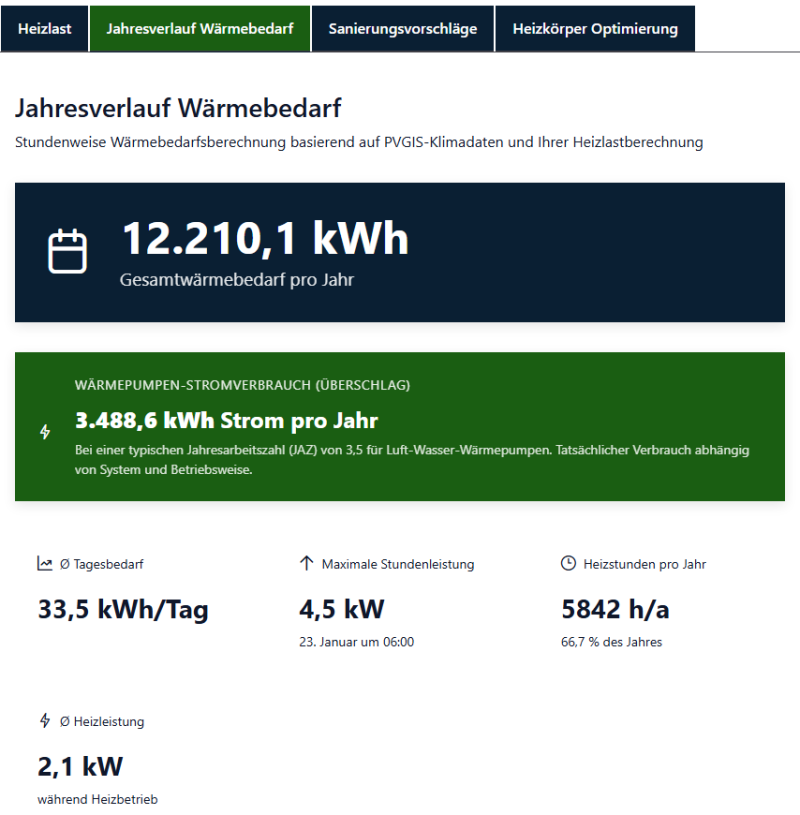

Demanda anual de calor y consumo eléctrico de bomba de calor basado en datos climáticos PVGIS
Los indicadores anuales más importantes
| Indicador | Significado |
|---|---|
| Demanda total de calor | Suma anual en kWh/a |
| Consumo eléctrico bomba de calor | Estimación con SPF típico |
| Demanda media diaria | Demanda promedio por día |
| Potencia máxima horaria | Carga punta (corresponde aprox. a la carga térmica de diseño) |
| Horas de calefacción al año | Horas con demanda de calefacción |
| Potencia media de calefacción | Potencia media durante funcionamiento |
Nota: El consumo eléctrico de la bomba de calor es una estimación basada en un factor de rendimiento estacional (SPF) típico de 3,5 para bombas de calor aire-agua. El consumo real depende del sistema y del modo de funcionamiento.
Diagramas de evolución anual

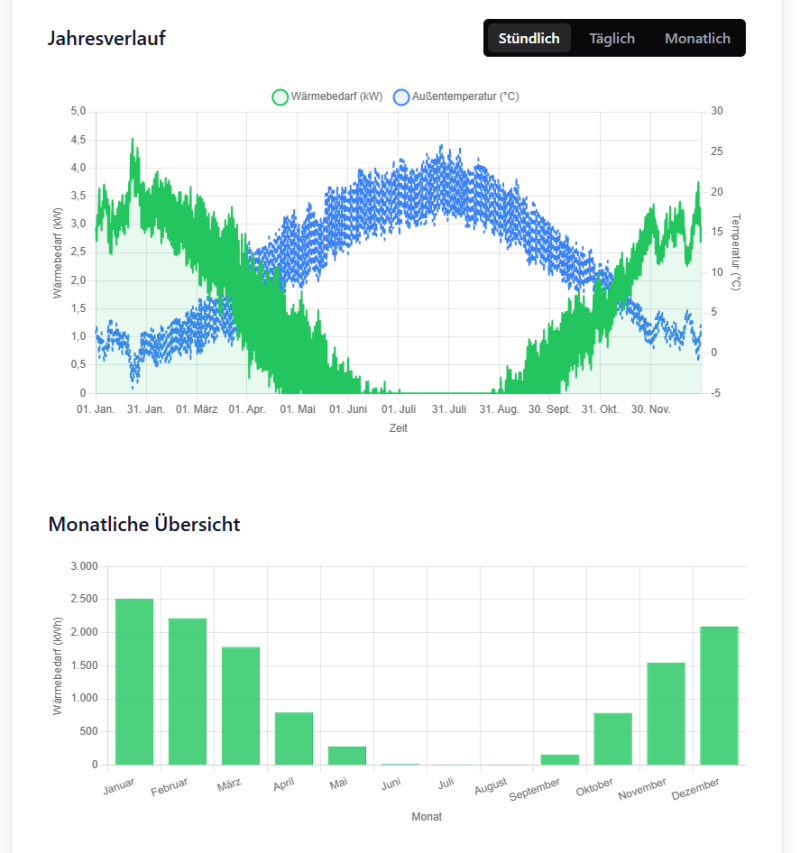

Demanda de calor horaria en la evolución anual y distribución mensual
El diagrama superior muestra:
- Área verde: Demanda de calor en kW
- Línea azul: Temperatura exterior en °C
El diagrama inferior muestra la distribución mensual de la demanda de calor:
- Enero/febrero: Máxima demanda
- Junio–agosto: Prácticamente sin demanda de calefacción
- Meses de transición: Demanda variable
¿Por qué es importante la demanda anual de calor?
| Aplicación | Utilidad |
|---|---|
| Rentabilidad | Cálculo de los costes anuales de calefacción |
| Planificación bomba de calor | Dimensionamiento y estimación del SPF |
| Combinación con solar | Determinación de la tasa de cobertura solar |
| Comparación | Comparación antes/después en rehabilitaciones |
Propuestas de rehabilitación
Basándose en sus elementos constructivos, nuestra calculadora analiza automáticamente el potencial de optimización según GEG 2024:

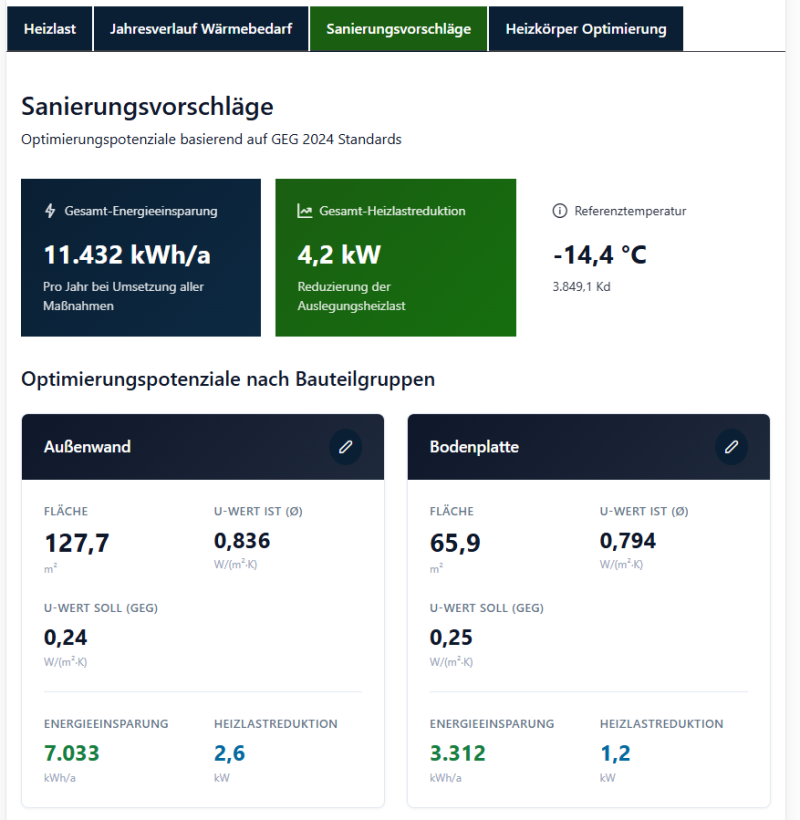

Análisis automático del potencial de ahorro según estándares GEG
Potencial total
| Indicador | Significado |
|---|---|
| Ahorro total de energía | Posible ahorro anual en kWh |
| Reducción total de carga térmica | Posible reducción de la carga térmica en kW |
| Temperatura de referencia | Temperatura exterior de diseño en la ubicación |
Potencial por grupos de elementos constructivos
Para cada grupo de elementos (muro exterior, cubierta, ventanas, solera) el análisis muestra:
| Valor | Descripción |
|---|---|
| Superficie | Superficie total del grupo de elementos |
| Valor U ACTUAL | Valor U medio actual |
| Valor U OBJETIVO (GEG) | Requisito GEG en caso de rehabilitación |
| Ahorro de energía | Ahorro anual en caso de rehabilitación |
| Reducción de carga térmica | Reducción de la carga térmica de diseño |
Importante: Las propuestas de rehabilitación se basan en los requisitos mínimos del GEG para sustitución de elementos. En una rehabilitación integral también pueden ser convenientes estándares superiores (p. ej., casa eficiente KfW).
Potenciales de ahorro típicos
| Medida | Valor U antes | Valor U después | Ahorro |
|---|---|---|---|
| Aislamiento de muro exterior | 1,0 W/(m²·K) | 0,24 W/(m²·K) | 60–70% |
| Aislamiento de cubierta | 0,8 W/(m²·K) | 0,20 W/(m²·K) | 70–75% |
| Sustitución de ventanas | 2,8 W/(m²·K) | 1,10 W/(m²·K) | 55–65% |
| Aislamiento de forjado de sótano | 0,8 W/(m²·K) | 0,25 W/(m²·K) | 65–70% |
Optimización de radiadores
Una función particularmente práctica es el análisis automático de radiadores:

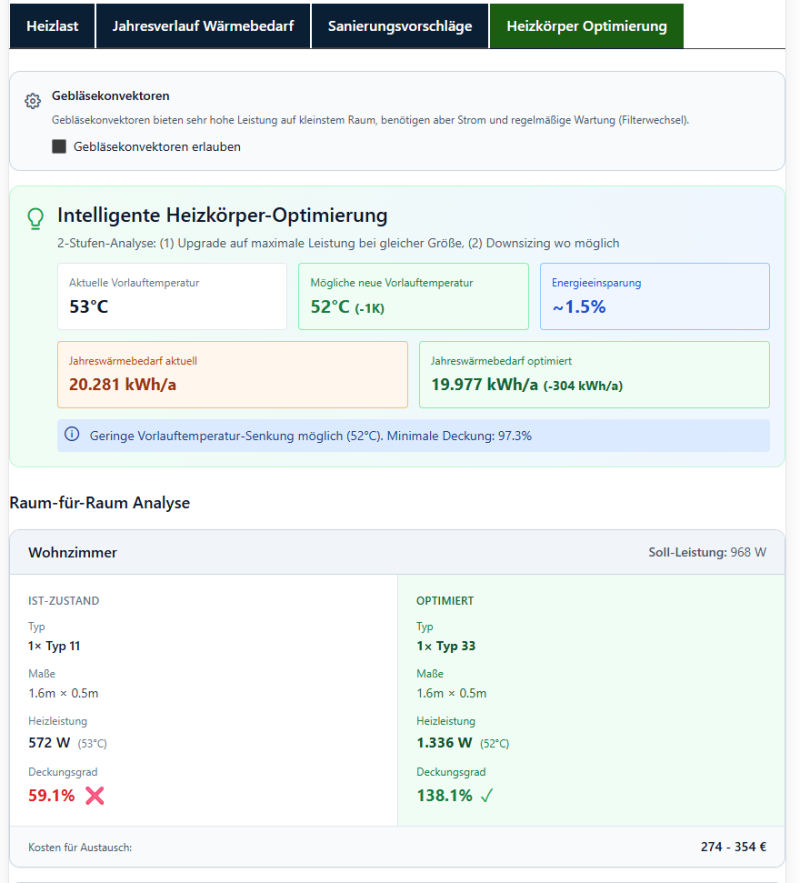

Optimización inteligente de radiadores con propuestas concretas de sustitución
El análisis en 2 pasos
Nuestro algoritmo examina dos estrategias de optimización:
- Upgrade a máxima potencia: Mismas dimensiones, tipo de radiador de mayor potencia
- Downsizing donde sea posible: Radiador más pequeño en caso de exceso de potencia
Efectos a nivel de sistema
| Indicador | Significado |
|---|---|
| Temperatura de impulsión actual | Temperatura del sistema actual |
| Nueva temperatura de impulsión posible | Alcanzable tras la optimización |
| Ahorro de energía | Ahorro porcentual |
| Demanda anual de calor actual | Antes de la optimización |
| Demanda anual de calor optimizada | Después de la optimización |
¿Por qué una temperatura de impulsión más baja? Una temperatura de impulsión más baja mejora considerablemente el rendimiento de las bombas de calor. Cada grado menos aumenta el SPF en aprox. un 2,5%.
Análisis habitación por habitación
Para cada habitación el análisis muestra:
| ESTADO ACTUAL | OPTIMIZADO |
|---|---|
| Tipo de radiador actual | Tipo de radiador recomendado |
| Dimensiones actuales | Nuevas dimensiones (si cambian) |
| Potencia a temperatura del sistema | Nueva potencia |
| Grado de cobertura (< 100% = insuficiente) | Nuevo grado de cobertura (≥ 100%) |
Los costes de sustitución proporcionan una orientación aproximada de la inversión.
Comprender el grado de cobertura
| Grado de cobertura | Valoración | Recomendación |
|---|---|---|
| < 80% | Críticamente insuficiente | Sustitución urgente del radiador |
| 80–99% | Ligeramente insuficiente | Sustitución recomendada |
| 100–120% | Óptimo | Sin cambios necesarios |
| > 120% | Sobredimensionado | Posible downsizing |
Qué hacer con los resultados
En obra nueva o sustitución de calefacción
- Dimensionar el generador de calor: Usar la carga térmica del edificio Qheiz,G
- Dimensionar radiadores: Cargas térmicas por habitación QR
- Planificar depósito de inercia: Considerar sobredimensionamiento para bomba de calor
En planificación de rehabilitación
- Identificar puntos débiles: Elementos con valores U altos
- Priorizar medidas: Ordenar por potencial de ahorro
- Evaluar rentabilidad: Ahorro vs. costes de inversión
- Aprovechar subvenciones: Programas para rehabilitación energética
En problemas con radiadores
- Habitaciones con potencia insuficiente: Sustitución del radiador según propuesta de optimización
- Reducir temperatura de impulsión: Si todas las habitaciones tienen exceso de potencia
- Equilibrado hidráulico: Realizar después de la optimización
Conclusión
Resumen: El cálculo de carga térmica proporciona mucho más que un simple número. La carga térmica por habitación sirve para el dimensionamiento de radiadores, la carga térmica del edificio para el dimensionamiento del generador de calor. La demanda anual de calor permite cálculos de rentabilidad, las propuestas de rehabilitación muestran potenciales de ahorro, y la optimización de radiadores ayuda en la preparación para bajas temperaturas de impulsión – importante para el funcionamiento eficiente de bombas de calor.
Pruébelo ahora: A la calculadora de carga térmica
Artículos relacionados
Fuentes
- DIN EN 12831-1: Evaluación energética de edificios – Procedimiento para el cálculo de la carga térmica de diseño
- GEG 2024: Ley de Energía de los Edificios
- VDI 6030: Dimensionamiento de superficies de calefacción
