Optimización de radiadores: Calefacción eficiente con el dimensionamiento correcto
La transición energética está en pleno apogeo: las bombas de calor sustituyen cada vez más a las calefacciones de gasóleo y gas. Pero para que una bomba de calor funcione eficientemente, los radiadores deben estar correctamente dimensionados. En este artículo descubrirá por qué esto es tan importante y cómo puede optimizar sus radiadores.
¿Por qué es tan importante el dimensionamiento de radiadores?
El problema: Radiadores antiguos, bomba de calor nueva
Muchos edificios existentes tienen radiadores diseñados para altas temperaturas de impulsión (65–75°C). Sin embargo, las bombas de calor funcionan de manera más eficiente con bajas temperaturas de impulsión (35–55°C).
| Temperatura de impulsión | SPF típico (BC aire-agua) | Consumo eléctrico |
|---|---|---|
| 35°C | 4,5–5,0 | Muy bajo |
| 45°C | 3,5–4,0 | Bajo |
| 55°C | 2,8–3,2 | Medio |
| 65°C | 2,2–2,6 | Alto |
Regla práctica: Cada grado Celsius menos de temperatura de impulsión mejora el factor de rendimiento estacional (SPF) en aproximadamente un 2,5%. Una reducción de 55°C a 45°C ahorra alrededor del 25% de electricidad.
La solución: Adaptar los radiadores
Para poder calentar con bajas temperaturas de impulsión, los radiadores deben proporcionar suficiente potencia térmica. Las opciones:
- Verificar radiadores existentes – A menudo ya son suficientes
- Sustituir radiadores individuales – Solo donde sea necesario
- Cambiar a tipo superior – Mismas dimensiones, mayor potencia
- Superficies de calefacción adicionales – Añadir suelo radiante
Fundamentos de la potencia de radiadores
Comprender la potencia nominal
Cada radiador tiene una potencia nominal (en vatios), medida bajo condiciones estandarizadas:
| Parámetro | Valor nominal (EN 442) |
|---|---|
| Temperatura de impulsión | 75°C |
| Temperatura de retorno | 65°C |
| Temperatura ambiente | 20°C |
| Sobretemperatura | 50 K |
La sobretemperatura (ΔT) es la diferencia entre la temperatura media del agua de calefacción y la temperatura ambiente:
ΔT = (Impulsión + Retorno) / 2 - Temperatura ambiente
Potencia a otras temperaturas
La potencia real depende en gran medida de la sobretemperatura:
| Temperatura del sistema | Sobretemperatura | Potencia (relativa) |
|---|---|---|
| 75/65°C | 50 K | 100% |
| 55/45°C | 30 K | ~49% |
| 45/35°C | 20 K | ~28% |
| 35/28°C | 11,5 K | ~13% |
Importante: Un radiador con 1.000 W de potencia nominal solo proporciona aproximadamente 490 W a 55/45°C – ¡menos de la mitad! Esto debe tenerse en cuenta en la planificación.
Los exponentes de radiador
La reducción de potencia a temperaturas más bajas se describe mediante el exponente del radiador (n):
| Tipo de radiador | Exponente n | Característica |
|---|---|---|
| Radiador de elementos | 1,20–1,30 | Muy dependiente de la temperatura |
| Radiador de placas (Tipo 10) | 1,25–1,30 | Muy dependiente de la temperatura |
| Radiador de placas (Tipo 21/22) | 1,30–1,35 | Moderadamente dependiente |
| Convectores | 1,35–1,45 | Moderadamente dependiente |
| Suelo radiante | 1,00–1,10 | Poco dependiente de la temperatura |
Cuanto mayor es el exponente, más disminuye la potencia a bajas temperaturas.
Comparación de tipos de radiadores
Comprender la designación de tipo
Los radiadores de placas se clasifican según su construcción:
| Tipo | Placas | Convectores | Potencia (relativa) |
|---|---|---|---|
| Tipo 10 | 1 | 0 | 45% |
| Tipo 11 | 1 | 1 | 63% |
| Tipo 20 | 2 | 0 | 70% |
| Tipo 21 | 2 | 1 | 85% |
| Tipo 22 | 2 | 2 | 100% |
| Tipo 33 | 3 | 3 | 135% |
Comparación de potencia con las mismas dimensiones
Un radiador de 1600 × 500 mm proporciona según el tipo:
| Tipo | Potencia nominal (75/65/20) | A 55/45°C | A 45/35°C |
|---|---|---|---|
| Tipo 11 | ~800 W | ~390 W | ~225 W |
| Tipo 21 | ~1.100 W | ~540 W | ~310 W |
| Tipo 22 | ~1.350 W | ~660 W | ~380 W |
| Tipo 33 | ~1.800 W | ~880 W | ~505 W |
Estrategia de optimización: Sustituyendo un radiador Tipo 11 por un Tipo 33 con las mismas dimensiones puede aumentar la potencia en un factor de 2,25 – ¡sin modificar las tuberías!
El equilibrado hidráulico
¿Por qué es importante el equilibrado?
El equilibrado hidráulico asegura que cada radiador reciba exactamente el caudal de agua adecuado. Sin equilibrado:
- Los radiadores cercanos se calientan demasiado
- Los radiadores distantes no alcanzan la temperatura
- La temperatura de impulsión debe ser innecesariamente alta
- Desperdicio de energía de hasta un 15%
Tipos de equilibrado hidráulico
| Procedimiento | Descripción | Precisión |
|---|---|---|
| Procedimiento A | Aproximado según superficie de calefacción | Baja |
| Procedimiento B | Según cálculo de carga térmica | Alta |
| Automático | Válvulas autorregulables | Media-Alta |
Requisitos previos
Para un equilibrado hidráulico correcto necesita:
- Cálculo de carga térmica por habitación según DIN EN 12831
- Válvulas termostáticas preajustables en todos los radiadores
- Curvas características de los radiadores (del fabricante)
- Dimensionamiento de bomba adecuado al caudal
¿Cuándo hay que sustituir los radiadores?
Indicadores de subdimensionamiento
| Síntoma | Posible causa |
|---|---|
| La habitación no alcanza la temperatura | Radiador demasiado pequeño |
| Se necesita temperatura de impulsión muy alta | Superficie de calefacción insuficiente en general |
| El radiador funciona siempre al máximo | Falta reserva de potencia |
| Altos costes eléctricos con bomba de calor | Temperatura de impulsión demasiado alta |
Cálculo del grado de cobertura
El grado de cobertura indica si un radiador está suficientemente dimensionado:
Grado de cobertura = (Potencia real / Potencia requerida) × 100%
| Grado de cobertura | Valoración | Actuación |
|---|---|---|
| < 70% | Crítico | Sustitución inmediata |
| 70–90% | Subdimensionado | Sustitución recomendada |
| 90–100% | Límite | Verificar |
| 100–130% | Óptimo | Sin cambios |
| > 130% | Sobredimensionado | Posible downsizing |
Optimización de radiadores en la calculadora de carga térmica PV-Calor
Nuestra calculadora de carga térmica ofrece una optimización inteligente de radiadores que identifica automáticamente el potencial de mejora:

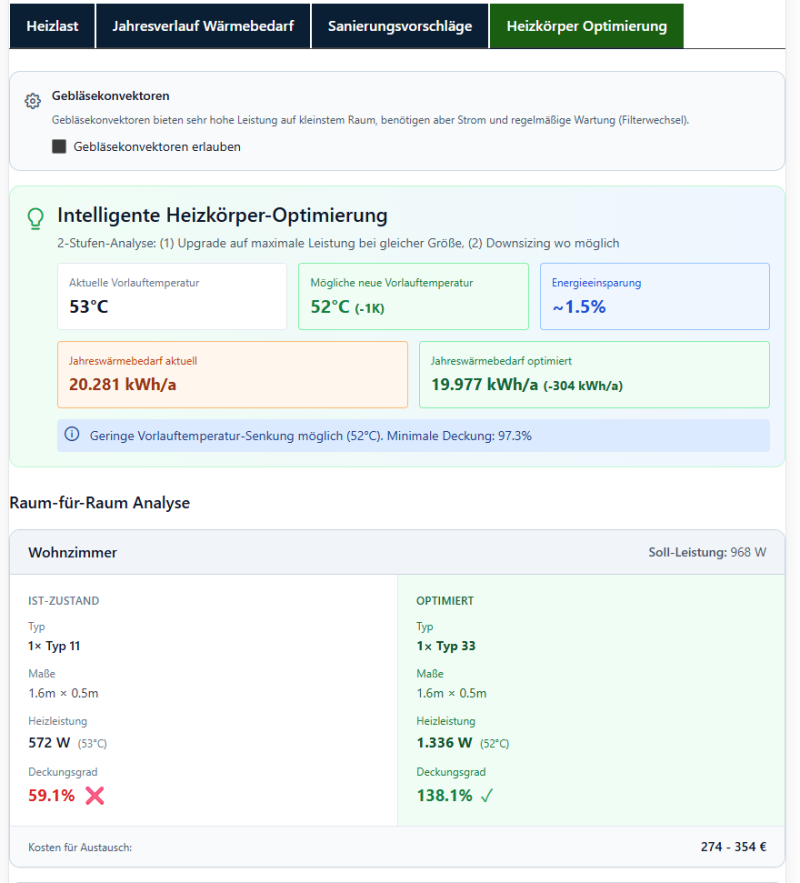

El análisis en 2 pasos muestra propuestas de optimización concretas por habitación
El análisis en 2 pasos
Nuestro algoritmo examina dos estrategias de optimización:
Paso 1: Upgrade a máxima potencia
- Mantener las dimensiones actuales del radiador
- Cambiar a tipo de mayor potencia (p. ej., Tipo 11 → Tipo 33)
- Mínimo esfuerzo de instalación
Paso 2: Downsizing donde sea posible
- En caso de sobredimensionamiento: radiador más pequeño es suficiente
- Ahorro de costes en la compra
- Mejora estética (radiadores menos voluminosos)
Efectos a nivel de sistema
El análisis muestra los efectos sobre el sistema completo:
| Parámetro | Significado |
|---|---|
| Temperatura de impulsión actual | Temperatura que se necesita actualmente |
| Nueva temperatura de impulsión posible | Alcanzable tras la optimización |
| Ahorro de energía | Ahorro porcentual por menor temperatura |
| Demanda anual de calor actual | Antes de la optimización |
| Demanda anual de calor optimizada | Después de la optimización |
Resultados por habitación
Para cada habitación obtiene:
| Información | Descripción |
|---|---|
| Potencia requerida | Potencia necesaria según cálculo de carga térmica |
| ESTADO ACTUAL | Tipo y potencia del radiador actual |
| Grado de cobertura ACTUAL | Exceso/déficit actual |
| OPTIMIZADO | Tipo de radiador recomendado |
| Grado de cobertura NUEVO | Tras optimización (siempre ≥100%) |
| Coste de sustitución | Orientación aproximada de costes |
Convectores de aire como opción
Para habitaciones especialmente críticas con poco espacio, pueden activarse convectores de aire:
| Característica | Ventaja | Desventaja |
|---|---|---|
| Alta densidad de potencia | Formato compacto | Consumo eléctrico del ventilador |
| Reacción rápida | Tiempo de calentamiento corto | Ruido |
| Baja temperatura de impulsión posible | Ideal para bomba de calor | Mantenimiento regular |
Consejos prácticos para la optimización
Procedimiento paso a paso
-
Realizar el cálculo de carga térmica
- Cálculo por habitación según DIN EN 12831
- Registrar todas las habitaciones
-
Inventario de radiadores
- Documentar tipo y dimensiones
- Determinar potencia nominal (placa o datos del fabricante)
-
Calcular el grado de cobertura
- Para la temperatura de impulsión deseada
- Identificar habitaciones críticas
-
Planificar medidas de optimización
- Prioridad según grado de cobertura
- Evaluar relación coste-beneficio
-
Realizar el equilibrado hidráulico
- Después de la sustitución de radiadores
- Documentación para subvenciones
Orientación de costes para sustitución de radiadores
| Tamaño del radiador | Material | Montaje | Total |
|---|---|---|---|
| Pequeño (hasta 1000 W) | 150–250 € | 100–150 € | 250–400 € |
| Mediano (1000–1500 W) | 250–400 € | 120–180 € | 370–580 € |
| Grande (más de 1500 W) | 400–700 € | 150–220 € | 550–920 € |
Posibilidades de subvención
La sustitución de radiadores en el marco de una instalación de bomba de calor puede recibir subvención:
| Subvención | Tasa | Requisito |
|---|---|---|
| Optimización de calefacción | 15–20% | Equilibrado hidráulico |
| Con bomba de calor | Hasta 70% | Nueva instalación de bomba de calor |
| Deducción fiscal | 20% | Uso propio, edificio antiguo |
Consejo: El equilibrado hidráulico según Procedimiento B (con cálculo de carga térmica) es requisito para muchos programas de subvención. Nuestro cálculo de carga térmica proporciona todos los datos necesarios.
Casos especiales y alternativas
Instalar suelo radiante
En algunas habitaciones tiene sentido instalar suelo radiante:
| Situación | Recomendación |
|---|---|
| Reforma de baño prevista | Suelo radiante en baño ideal |
| Gran zona de estar | Suelo radiante como carga base |
| Altura de techo baja | Suelo radiante en lugar de grandes radiadores |
| Alérgicos en el hogar | Suelo radiante minimiza movimiento de polvo |
Calefacción por infrarrojos como complemento
Para habitaciones de uso esporádico puede tener sentido una calefacción por infrarrojos:
- Sin conexión de agua necesaria
- Calor rápido cuando se necesita
- Pero: costes de funcionamiento más altos
Bomba de calor de alta temperatura
Las bombas de calor modernas también pueden proporcionar temperaturas de impulsión más altas:
| Tipo de bomba de calor | Temp. impulsión máx. | Eficiencia |
|---|---|---|
| Estándar | 55°C | Muy buena |
| Media temperatura | 65°C | Buena |
| Alta temperatura | 70–75°C | Aceptable |
Nota: Las bombas de calor de alta temperatura son más caras y menos eficientes. La optimización de los radiadores es casi siempre más económica.
Conclusión
Resumen: La optimización de radiadores es la clave para el funcionamiento eficiente de bombas de calor. Mediante la sustitución de radiadores subdimensionados por tipos de mayor potencia, la temperatura de impulsión puede reducirse a menudo 10–15 K – lo que ahorra hasta un 30% de electricidad. Nuestra calculadora de carga térmica identifica automáticamente las habitaciones críticas y propone optimizaciones concretas. El equilibrado hidráulico según Procedimiento B completa la medida y es requisito para muchos programas de subvención.
